无囊式高效纤维过滤器改造与应用

2011-01-16 22:30:13.000

无囊式高效纤维过滤器改造与应用

    1.前言
    吉林油田热电厂化学专业共有5台LLY型有囊式高效纤维过滤器．担负着机组运行制取清水的任务．在胶囊运行过程中经常出现破裂．平均每年每台至少更换3个胶囊．而且有囊式高效纤维过滤器出水水质的浊度，已不能满足清水水质的要求，且床体冲洗自用水率高达60％，废水排放量极大。此次改造本着提高水
质、节约用水、减少环境污染的原则，对3 LY型有囊式高效纤维过滤器进行技术改造。此项技术改造的成功不仅解决了出水水质的浊度大，降低床体冲洗自用水虑．大大减少废水的排放．减少环境污染的问题。
    2 无囊式与有囊式高效纤维过滤器结构
    对比及制水原理
    (1)过滤器结构
    无囊式高效纤维过滤器内部结构是在上部安装一多孔的固定板．下部安装一多孔的活动板．两板之间悬挂3500余束纤维束滤料。而有囊式高效纤维过滤器内部结构是在罐体上部悬挂1200余束纤维束滤料．纤维束末端用料坠作下垂．防止虑料在运行中上浮．在虑料之间均匀布置7个胶囊．无囊式与有囊式高效纤维过滤器内部结构示意见图1。
    (2)制水原理

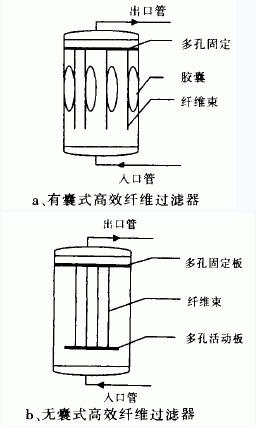

                        图1 无囊式与有囊式高效纤维过滤器内部结构示意图
    有囊式高效纤维过滤器制水原理是通过向布置在滤层中间的7个胶囊内充水，调节纤维滤料的堆积密度及不同滤层的孔隙滤．这样生水通过压实的纤维滤料时，生水中的悬浮物及杂质就被压实的滤料阻留、吸附．从而降低生水的浊度：其生水的通流面积仅为床体横截面积的1O％。而无囊式高效纤维过滤器制水原理是通过入口水压力将床体内的活动板托起压实纤维滤料，从而调节纤维滤料的堆积密度，达到阻留生水中的悬浮物及杂质的目的．其生水的通流面积是床体横截面积的100％，这样生水的通流面积及纤维束虑料较有囊式高效纤维过滤器大大增加．致使纤维滤料的堆积密度增大，所以出水量增加．出水浊度降低．且松散的纤维束还有利于床体冲洗，极大降低床体冲洗自用水率。
    3.现场应用情况及效果
    LLY型有囊式高效纤维过滤器对于生水浊度较小的水源水质，出水水质能满足要求。但针对于吉林油田热电厂高铁、高浊度水源水质的情况下，出水水质已经不能满足要求，且出水量较少，高仅能达到80t／h，床体冲洗自用水率大、冲洗时间较长，一般情况下冲洗一次消耗清水200 t，时间长达1．5 h，每年废水排放量约8．0x104t。在机组高负荷期运行2台LLY型有囊式高效纤维过滤器才能维持清水量的需求，制水过程中混凝剂添加量较大，无形中给除盐系统增加负担。自改造后运行一台无囊式高效纤维过滤器就能满足清水量的需求，且运行操作简便。由于清水水质的提高使除盐系列制水周期平均增加3h，每年可节约盐酸20t，碱15 t。无囊式高效纤维过滤器出水量低能达到150 t／h．且床体冲洗自用水量较低、冲洗时间较短。一般情况下冲洗一次消耗清水60 t。时间平均为0．5 h。
    4 经济效益分析
    无囊式高效纤维过滤器自运行后经济效益非常明显，一是出水量增加，平均每小时增加70 t；二是出水水质提高，可达到1 NTU以下；三是自用水量降低，每次可以节约清水140 t，每年可以节约清水56000 t．若每吨清水按1．5元计算，每年可创效8．4x104元：四是设备维护降低，每年可以节约设备维护资金1．85xl04元：五是大大减少废水的排放有利于环境污染． 对环境的保护、减少环境污染有着重大的社会效益。且每年可减少废水排放5．6×10 t，若每吨排水费按0．35元计算。每年可节约废水排放费1．96x10 元；六是节约电能，每年
平均可节约电能7875 kW·h，若电价按0．41元／kW ·h计算，则每年可节省3228元；七是延长除盐系列的制水周期，平均延长3 h，延长阴、阳离子交换树脂的使用寿命2～3年，每年可节约酸20 t。碱15 t，每年可节约费用3．5x10 元
    5 结论
    针对吉林油田热电厂高铁、高浊度水源水质的情况下，改造有囊式为无囊式高效纤维过滤器后．彻底解决了出水水质的要求，同时无囊式较有囊式自用水率大大降低，既节约了清水，又减少了废水的排放，对环境的保护、减少环境污染有着重大的社会效益。
    运行一台无囊式高效纤维过滤器就能满足机组清水量的需求，且能满足水质的要求，同时大大降低设备维护资金，节约电能，极大的减少废水排放有利于环境污染，对环境的保护、减少环境污染有着重大的社会效益，所以应用前景是非常可观的。
    参考文献：
    【1】(给水处理理论》清华大学出版
    【2】(锅炉水处理技术问答》化学工业出版礼   ( 编辑：庄景春)
